產品概述:

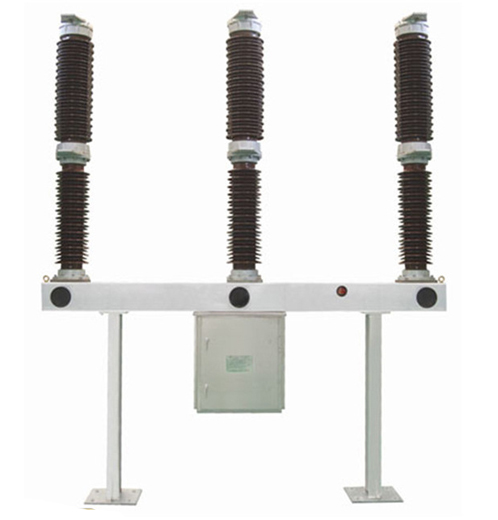

LW30-72.5瓷柱式高壓交流六氟化硫斷路器配CT20彈簧操動機構，采用自能滅弧原理，為單斷口結構，每臺斷路器的三極裝于一個框架上通過傳動機構實現三相機械聯動。

性能指標：

1）優良的開斷性能

2）較長的電壽命

3）可靠的絕緣性能

4）較長的機械壽命

5）運行安全可靠，維護工作量小

主要技術參數：

★額定電壓72.5KV；

★額定電流3150A；

★額定短路開斷電流31.5KA；

★額定短路關合電流（峰值）80KA；

★額定短時耐受電流31.5KA；

★額定短路持續時間4s； 額定峰值耐受電流（峰值）80KA；

★額定絕緣水平，1min工頻耐受電壓（有效值）（20℃ 0.4MPa SF6氣體）斷口間160＋42KV，對地160KV(干試、濕試相同)；雷電沖擊耐受電壓（峰值）1.2/50μs（20℃ 0.4MPa SF6氣體）斷口間350＋60KV，對地350KV。

★零表壓5min工頻耐受電壓（有效值）84KV

★分閘時間≤0.03s

★開斷時間≤0.06s

★合閘時間≤0.15s

★分－合時間≥0.3s

★合－分時間0.06s

★斷路器內SF6氣體（20℃）額定壓力0.50MPa，報警壓力0.45MPa，閉鎖壓力0.40MPa，含水量≤150PPM （V/V） 年漏氣率≤1％

結構簡介：

該產品有戶內和戶外兩種布置形式，每種布置形式可分為斷路器間隔和測保間隔。每個間隔均由固定部分和可動部分兩大部分組成。固定部

分包括隔離插頭、接地開關和就地操作控制柜等。可動部分是以小車為基座而將不同電器元件組裝在一起的可整體移動的電器模塊。斷路器間隔的可動部分由自能式SF6斷路器、電流互感器和隔離插頭等組成。測保間隔的可動部分由電壓互感器、避雷器和隔離插頭等組成。

主要特點：

斷路器為新一代自能式SF6斷路器，配彈簧操動機構。

斷路器間隔和測保間隔的結構形式一致。

小車和接地開關均配電動操動機構，包括斷路器在內均可在就地操作控制柜內進行近控操作。

從就地操作控制柜至各元件的二次接線為插接式，還可以提供智能控制柜，實現無人值守。

一次接線方式靈活，檢修時不影響用戶連續用電。

總體布置簡捷、美觀、既可適用于戶內，也可適用于戶外。

主要技術參數：

1 額定電壓 kV 66

2 額定電流 A 1250  3150

3 額定短路開斷電流 kA 31.5

4 額定短時耐受電流 kA 31.5(4s)

5 額定峰值耐受電流 kA 80

6 額定雷電沖擊耐受電壓 kV 斷口 350+60對地 350

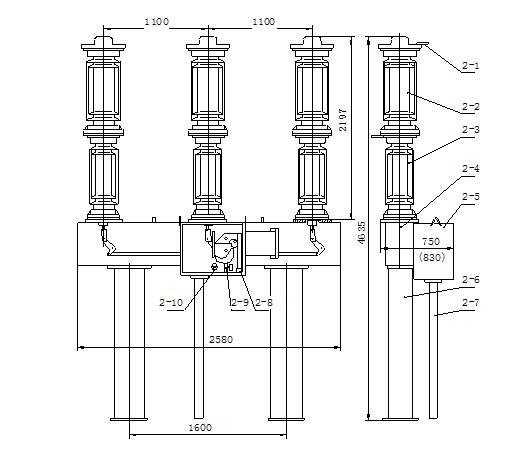

外形尺寸：
